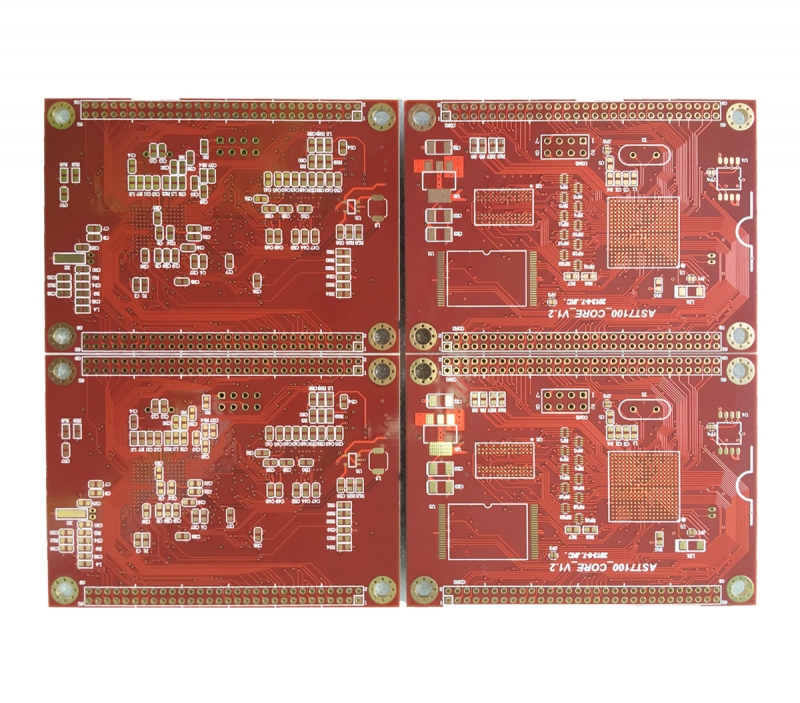

多层线路板就是两层以上的线路板才能称作多层，之前给我们剖析过什么是双面线路板，那么多层板也就是超过两层，比如说四层，六层，八层等等。
当然有些设计是三层或五层线路的，也称多层PCB线路板。大于二层板的导电走线图，层与层之间有绝缘基材离隔，每一层线路印制好后，再通过压合，把每层线路堆叠在一起。之后再钻孔，由过孔来完成每层线路之间的导通。
多层PCB线路板的优点
线路能够散布在多层里面布线，从而能够设计较为精密的产品。或者体积较小的产品都能够通过多层板来完成。
比如：手机线路板、微型投影仪、录音笔等体积较小的产品。
另外多层能够加大设计的灵活性，能够更好的操控差分阻抗以及单端阻抗，以及一些信号频率更好的输出等。
多层线路板是电子技术向高速度、多功能、大容量、小体积方向开展的必然产物。
随着电子技术的不断发展，尤其是大规模和超大规模集成电路的广泛深入运用，多层印制电路正迅速向高密度、高精度、高层数化方向开展提呈现了微细线条、小孔径贯穿、盲孔埋孔高板厚孔径比等技术以满足市场的需要因为计算机和航空航天工业对高速电路的需要，要求进一步进步封装密度，加上分离元件尺寸的缩小和微电子学的迅速发展，电子设备正向体积缩小，质量减轻的方向发展；单、双面印制板因为可用空间的限制，已不或许完成装配密度的更进一步的提高。PCB电路板
因此，就有必要考虑运用比双面板层数更多的印制电路。这就为多层线路板的出现创造了条件。
